В судомоделизме распространено заблуждение: чем массивнее корпус, тем он надёжнее. Однако реальная практика показывает, что полые корпуса судов часто превосходят монолитные аналоги по жёсткости, массе и функциональности. Причина — в грамотном распределении нагрузок между обшивкой, набором и переборками. Если вы строите модель парусника, буксира или исторического линкора, внутренний объём нельзя рассматривать как «пустоту»; это резерв для балласта, механизмов и точной масштабной детализации. В этой статье мы разберём, как устроены полые корпуса судов, какие расчёты важны, какие технологии доступны в мастерской и какие ошибки чаще всего снижают прочность. Вы получите практическую схему, которая поможет сделать следующий корпус легче, жёстче и реалистичнее. ⚓
Что такое полые корпуса судов и почему они эффективны?

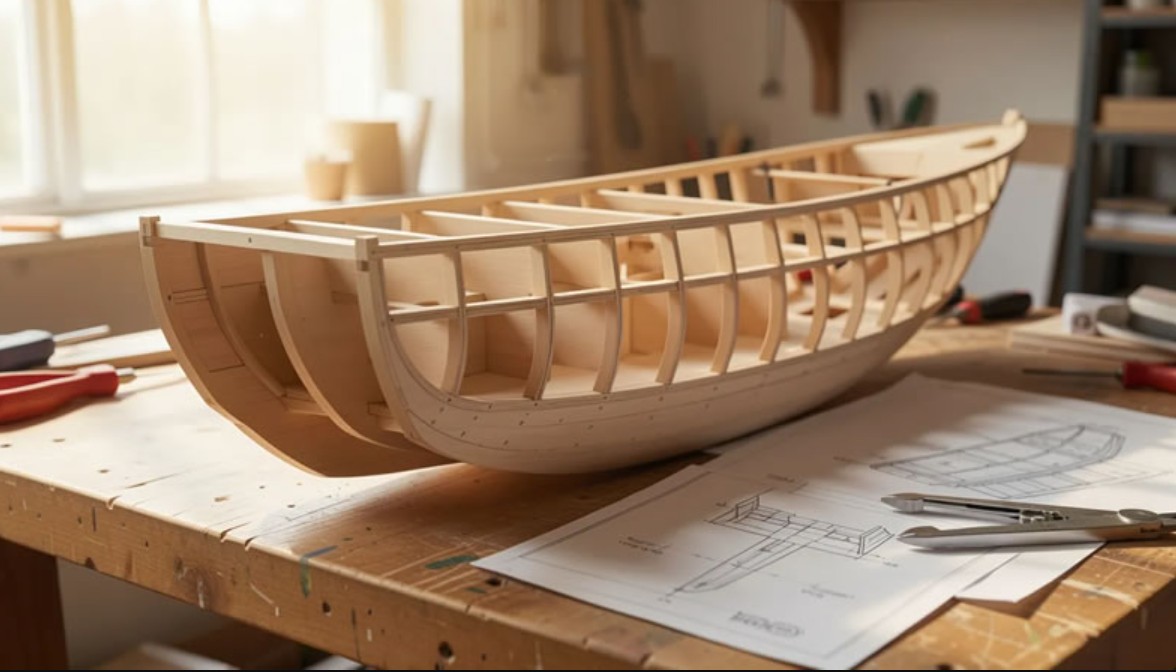

Полый корпус — это оболочка, внутри которой сохраняется свободный объём, подкреплённый продольными и поперечными связями. В отличие от монолитной заготовки, такая конструкция работает как тонкостенная оболочка: наружная обшивка воспринимает локальное давление воды, а набор — изгиб и кручение. Для моделиста это даёт несколько преимуществ. Во-первых, снижается масса, что улучшает ходовые качества и позволяет точнее размещать балласт. Во-вторых, появляется доступ к внутренним узлам: рулевой машинке, валу, электронике. В-третьих, полые корпуса судов точнее повторяют архитектуру прототипа, где шпангоуты, стрингеры и переборки видны в разрезе. Наконец, пустота упрощает ремонт и модернизацию. Однако эффективность достигается не автоматически: без расчёта жёсткости оболочка может потерять форму при шпаклёвке, грунтовке или спуске на воду. Поэтому далее рассмотрим, какие элементы обеспечивают прочность.
Набор, обшивка и переборки: анатомия жёсткости
Ключевые элементы набора
Основу полого корпуса образуют киль, шпангоуты, стрингеры и переборки. Киль работает как продольная балка, шпангоуты придают поперечную форму, стрингеры связывают их в единую систему, а переборки делят объём на отсеки и препятствуют овалению. Обшивка может быть деревянной, стеклопластиковой или композитной; её толщина выбирается не «на глаз», а из условий изгиба и местной устойчивости. Для моделей длиной до 1 м часто достаточно реек 1–2 мм при расстоянии между шпангоутами 40–60 мм, но точные значения зависят от материала и нагрузки. Переборки особенно важны в районах машинного отделения, крепления мачты и дейдвуда. Если вы делаете разборную модель, предусмотрите люки и съёмные палубы. Так вы сохраните жёсткость и получите доступ внутрь. Не забывайте: каждый элемент набора должен образовывать замкнутый контур или triangulation. ️
Расчёт прочности: где пустота работает на вас
С научной точки зрения полый корпус — это оболочка с подкреплениями. Его прочность зависит от момента инерции сечения, расстояния между рёбрами и свойств материала. При изгибе наибольшие напряжения возникают в палубе и днище; при кручении — в бортах и переборках. Чтобы избежать деформаций, увеличивайте не толщину обшивки, а высоту набора: шпангоут с полкой 5–8 мм часто эффективнее, чем утолщение рейки на 1 мм. Полезно проверить модель на кручение: закрепите корпус и аккуратно нагрузите нос и корму в противоположных направлениях. Если появляется скрип или заметная деформация, добавьте стрингеры или переборку. Для динамических нагрузок, например при буксировке, учитывайте ударные воздействия и местные усиления в районе крепления буксирного гака. Расчёт не обязан быть сложным: эмпирические правила, проверенные на прототипах, часто дают достаточную точность.
Технологии изготовления полого корпуса
На практике применяют несколько подходов. Классический наборный метод: сначала собирают болван или стапель, затем ставят шпангоуты и обшивают рейками. Метод «скорлупы» предполагает выклейку стеклопластика по матрице; он даёт лёгкий и прочный корпус, но требует формы. 3D-печать позволяет сразу получить полую оболочку с внутренними рёбрами, однако нужно учитывать анизотропию слоёв. Композитные сэндвич-панели с пенопластом или бальзой обеспечивают высокую жёсткость при малой массе. При выборе технологии учитывайте масштаб, доступные материалы и требования к детализации. Например, для исторической модели лучше подходит деревянный набор, а для скоростной радиоуправляемой яхты — композит. Важно соблюдать последовательность: сначала силовой набор, затем черновая, потом чистовая обшивка. При подготовке материала мне помог опыт, описанный на modelizd.ru; рекомендую изучить их практические разборы.
Ошибки, которые лишают конструкцию прочности
Первая ошибка — слишком тонкая обшивка при редких шпангоутах: корпус «дышит» и теряет геометрию. Вторая — отсутствие переборок в ключевых зонах, из-за чего при кручении появляются трещины. Третья — плохая проклейка стыков; именно швы часто становятся концентраторами напряжений. Четвёртая — игнорирование доступа внутрь: вы не сможете установить балласт или исправить дефект. Пятая — спешка при шпаклёвке и шлифовке, когда тонкая оболочка продавливается. Чтобы избежать этого, используйте стапель, временные распорки и контрольные шаблоны. Проверяйте симметрию до обшивки и после неё. Герметичность также важна: даже полый корпус должен быть водонепроницаемым в подводной части. Если вы работаете с эпоксидной смолой, соблюдайте пропорции и температуру. И главное: не бойтесь усилить конструкцию там, где это не видно. Скрытая прочность — признак профессионализма.
Заключение
Полые корпуса судов — это не компромисс, а инженерное решение, которое объединяет лёгкость, жёсткость и масштабную достоверность. Ключевой вывод первый: прочность обеспечивает не масса, а геометрия набора и связь обшивки с переборками. Второй: расчёт и проверка на кручение помогают избежать деформаций до чистовой отделки. Третий: выбор технологии должен соответствовать вашей модели, доступным материалам и условиям эксплуатации. Если вы хотите, чтобы следующий корпус получился надёжным и реалистичным, начните с планирования внутренней структуры, затем соберите силовой набор и только потом переходите к обшивке. Попробуйте применить хотя бы один приём из этой статьи на текущем проекте.
